充电头网近期通过拆解发现，必易微推出KP4061X高频、高性能CCM同步整流开关。
该芯片内部集成100V MOSFET，可用于反激及有源钳位反激电源，在GaN快充系统中替代传统肖特基整流二极管，降低次级整流损耗，适用于30-45W快充电源。
必易微KP4061X CCM同步整流开关

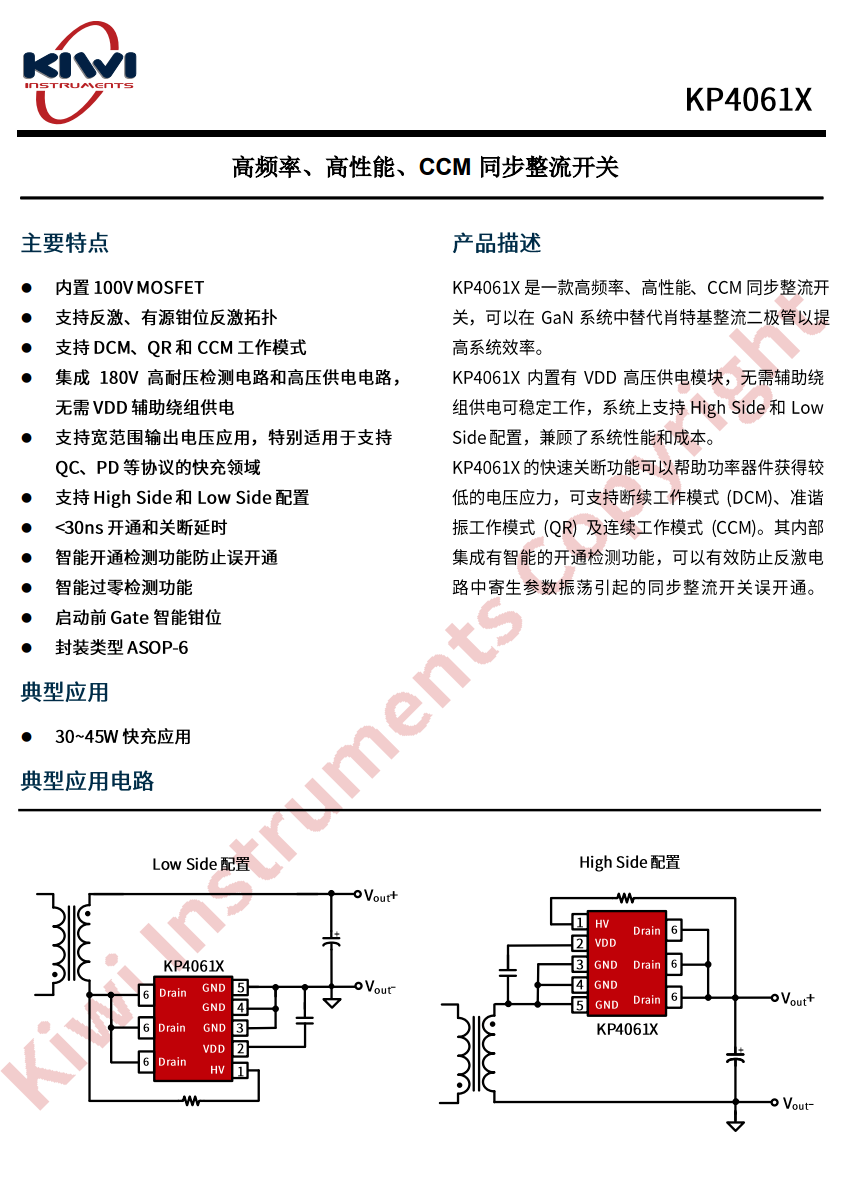

必易微KP4061X支持DCM断续工作模式、QR准谐振工作模式和CCM连续工作模式，可覆盖多种反激电源架构。芯片支持宽范围输出电压，能够适配QC、USB PD等快充协议应用，满足不同电压档位下的同步整流需求。
KP4061X内部集成100V功率MOSFET，将同步整流控制器与开关器件集成在一颗芯片中，有助于减少外围器件数量，简化PCB布局。相比采用肖特基二极管的整流方案，同步整流可降低导通压降及整流损耗，改善高电流输出时的温升和转换效率。
供电方面，KP4061X集成180V高耐压检测电路和高压供电电路，内置VDD高压供电模块，无需通过变压器辅助绕组为芯片供电，能够简化变压器设计及外围供电电路。
芯片同时支持High Side高边和Low Side低边两种配置方式。低边配置外围电路较为简洁，高边配置则可适应不同的系统接地及布局需求，为电源工程师提供更加灵活的设计选择。
针对CCM同步整流对开关速度和抗干扰能力的要求，KP4061X开通及关断延时低于30ns。快速关断能力可帮助降低同步整流MOSFET的反向导通风险及器件电压应力，提升高频开关条件下的工作可靠性。
KP4061X还集成智能开通检测和智能过零检测功能，可识别次级电流变化，避免反激电路中寄生参数振荡引起同步整流开关误开通。启动前Gate智能钳位功能则可在芯片尚未正常工作时限制栅极电压，降低外部干扰导致MOSFET异常导通的风险。

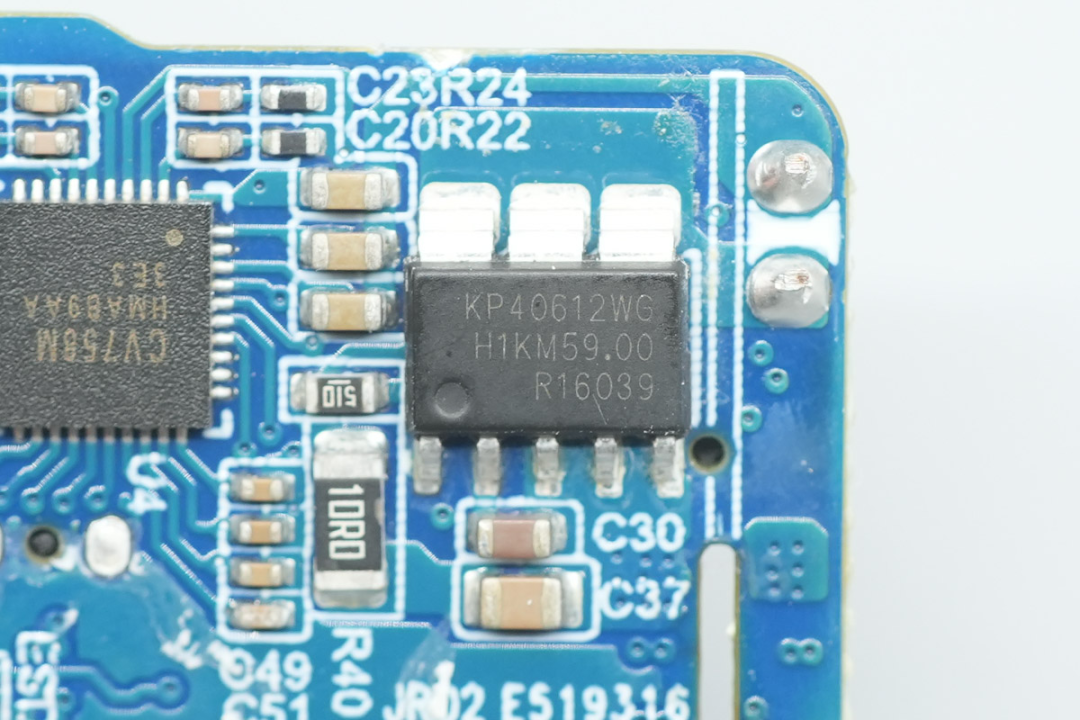

必易微KP4061X采用ASOP-6封装，集成度较高，适用于30-45W USB PD快充充电器、GaN充电器及其他高频反激式电源。
从实际应用来看，必易微KP4061X已进入30W、45W氮化镓充电器以及充电器、充电宝二合一产品内部，通常与必易微KP2208X合封氮化镓功率芯片搭配，组成高集成度AC-DC电源方案。
联想thinkplus 30W迷你氮化镓充电器内部采用必易微KP2208X+KP4061X方案，其中KP4061X用于次级同步整流，配合原边合封氮化镓芯片实现30W快充输出。
相关阅读：拆解报告：联想thinkplus 30W迷你氮化镓充电器 ]article_adlist-->倍仕达45W USB-C氮化镓快充充电器K46同样采用KP2208X+KP4061X方案，KP4061X凭借内置MOSFET、无需辅助绕组供电等特点，帮助简化次级整流电路。
相关阅读：拆解报告：倍仕达45W USB-C氮化镓快充充电器K46 ]article_adlist-->希辉达45W 1A1C氮化镓充电器也采用KP4061X作为同步整流芯片，支持DCM、QR及CCM工作模式，满足多档快充电压下的整流需求。
相关阅读：拆解报告：希辉达45W 1A1C氮化镓充电器 ]article_adlist-->此外，爱可途邮差系列7000mAh二合一充电宝内部也采用了KP2208X+KP4061X氮化镓电源方案，表明该芯片除常规充电器外，也可用于带有AC输入功能的二合一移动电源。
相关阅读：拆解报告：爱可途邮差系列7000mAh二合一充电宝 ]article_adlist-->充电头网总结
必易微KP4061X将同步整流控制、100V MOSFET、高压检测及高压供电功能集成于一体，无需VDD辅助绕组，并支持高边、低边两种配置以及DCM、QR、CCM多种工作模式。
凭借低于30ns的开关延时、智能开通检测和过零检测等功能，KP4061X能够兼顾CCM同步整流所需的效率、响应速度及抗误开通能力，为30-45W GaN快充电源提供一套外围简洁、适配范围较广的次级整流方案。
